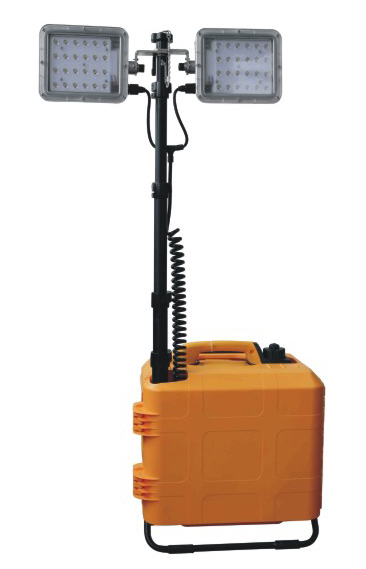

RG6121多功能升降工作灯

点击数:【】 发布时间:【2021-5-15 10:21:30】

适用场所:l  本产品适用于铁路、网电、军品、公安消防等行业的大范围移动照明。 结构特点:l  灯具体积小、重量轻,可以实现拖行、手提、背行三种携带方式。l

分享到:
产品详情


适用场所:

l  本产品适用于铁路、网电、军品、公安消防等行业的大范围移动照明。



结构特点:

l  灯具体积小、重量轻,可以实现拖行、手提、背行三种携带方式。

l  灯头组件由左右两个灯头组成,灯头采用高光效LED光源,照明亮度高,覆盖范围大,使用寿命长;灯头可折叠收起插入灯具箱体内部,装卸方便,操作简单。

l  灯具采用五节伸缩杆作为升降调节方式,可根据照明高度要求手动操作迅速升降灯盘,最大升起高度为2.3米;每个灯头可以在水平方向以伸缩杆为轴心做360水平旋转,可以在垂直方向上做90的垂直翻转。

l  灯具采用各种优质材质制作,结构紧凑,质量稳定,性能可靠,能在恶劣环境和气候条件下正常工作,抗风等级为8级。

l  使用发电机组供电,一次注满油可连续工作5.5小时以上,提供交流230V输出插座,方便外接电器使用。



注意事项:

l  灯具拆开包装后首次使用前,需要将灯具内包装物清理干净。

l  发电机启动和关闭时均不应带负载,因此必须在发电机启动后方可接通负载或在发电机关闭前拔下电源插头;发电机外接电动工具使用时,外接负载不能超过500W。

l  添加燃油时,请在通风良好处加油,并且关闭发电机;加油时小心不要让燃油溢出,加油后应拧紧加油口盖。

l  升降升降杆时,操作人员确保身体尤其是头部在灯头的升降范围外,同时每提升一节升降杆后应该压紧该节的扳手,以免灯头下滑造成人身伤害。

l  灯头升起后,若需移动灯具位置,必须将升降杆下将到位以后方可移动。

l  发电机在工作状态时,不可移动发电机,且不要触碰发电机排气口处,避免烫伤;灯具停止工作时,不要立即去触碰灯头,以免烫伤。

l  发电机不要在雨中使用,除非加防水罩,而且防水罩不能影响发电机排气。

l  灯具如在超过8级风的环境中使用,应将升降杆降到一个较安全的高度使用,防止因风力过大将灯具刮倒。

l  发电机停止工作时,应将发电机油箱盖上开关打到OFF状态。

l  发电机其他使用注意事项请参考《发电机使用说明书》。



主要技术参数:



参数名称

单位

数值

灯头

灯头功率(LED)

W

2×48

光通量

lm

2×4800

平均使用帮命

h

50000

连续工作时间

发电机一次注满燃油

h

>5.5

升降杆

高度

mm

720

高度

2300

发电机

额定输出电压

V

~230

额定输出功率/油箱容量

W/l

700/1.55

外形尺寸

使用状态(降)

XX

mm

485×340×720

使用状态(升)

485×340×2300

重量

Kg

23±1

防护等级

灯头


IP65

灯具箱体

IP54







使用方法:

1.  使用前请详细了解《发电机使用说明书》,遵守相关使用规定。

2.  将灯具放置平稳后,打开灯具箱体前盖,将灯头取出固定在升降杆上端,将弹弓线与灯头连接好,拧紧电缆接头螺母。

3.  确定灯头固定好后,可根据照明高度要求从上至下逐节提升升降杆;将每节升降杆提升到位以后,须将相应的扳手压紧固定。

4.  如需调整灯头的照明角度和方向,则可拧松固定灯头的手拧螺母,按需要调整后再将其拧紧即可。

5.  开启发电机开关,参照《发电机使用说明书》启动发电机,为保证发电机的正常放电时间5.5小时,需将发电机面板上节能开关打到“开”的状态,打开发电机面板上灯具开关,点亮灯头。

6.  使用完以后,应先断开发电机控制面板上的灯具开关,再关闭发电机;从下到上逐节打开升降灯对应的板手,使升降杆逐节平缓下滑到位;拧下手拧螺母,取下灯头,此时注意灯头表面高温烫手,再将弹弓线放入弹弓线托架处,灯头插入箱体对应的位置,关上灯具面盖,关上灯具面盖,锁紧扣手,再拧紧手拧螺母。



简单故障处理方法:

   1、灯头LED不亮

   原因:灯头与电源未连接好;

   处理方法:检查并确认所有电气部份连接好后,再启动照明;

   2、发电机组不能启动

   原因:A、发电机组的开关未开启;

         B、发电机组燃油耗尽;

         C、火花塞积碳。

   处理方法:A、将发电机组的引擎开关和油路开关打开;

             B、发电机组添加足够的燃油;

             C、清除火花塞积碳。

服务承诺:

感谢购买本公司的产品,公司先后通过ISO9001质量体系认证、国家防爆电气认证中心等权威部门认证,产品自购买之日起4年内,在正常使用情况下,产品出现任何故障由本公司负责维修(免材料费和修理费),4年后只收取成本费。便携式、移动式灯具灯泡保用1年,LED固态光源保用3年。

机组型号 IG770

额定频率(Hz) 50 60

额定电压(V) 230 120/240

额定电流(A) 3.04 5.83/2.92

额定转速 (r/min) 6000

额定输出功率 0.7

最大输出功率(kVA) 0.77

直流输出 无

相数  单相

结构型式 手提静音式

油箱容量(L) 1.55

机组燃油消耗率(g/kW.h)  <550

持续运行时间(额定输出下)(hr)  3.0

噪音(空载--满载)(A)/7m 60-65

外形尺寸(长×宽×高)(mm) 415X220X360

机组净重(kg)   10.5

启动方式 反冲手拉起动

燃油类型 车用无铅汽油

润滑油型号  CD 级以上或10W-30

发动机型号  KG140

缸体结构型式 立式单缸、四冲程、风冷、顶置气门

缸径×冲程(mm)  40×30

排气量(ml)  37.68

压缩比 8.5:1

额定功率[Kw(r/min)] 1.0/6000

点火系统 全晶体管电子点火(TCL)

火花塞 UR5
